PYB30-Q48-T512 DC-DC電源模塊CUI

發布時間：2024-04-25 10:07:34     瀏覽：1407

　　PYB30-Q48-T512 DC-DC電源模塊是CUI推出的一個DC-DC轉換器模塊，適用于汽車應用，并遵循PPAP協議。該模塊具有三路穩壓輸出，適用于不同的電源需求。其最小輸入電壓為18V，最大輸入電壓為75V，典型輸入電壓為48V。輸出電壓包括5V、12V和-12V，對應的輸出電流分別為3A、0.625A和-0.625A。其輸出功率為30W，具有1500伏特的最小隔離電壓，可有效保護電路。

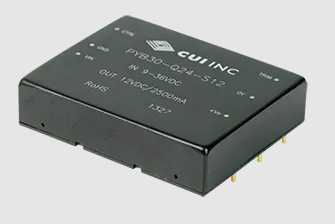

PYB30-Q48-T512 DC-DC電源模塊CUI

　　此外，該模塊的開關頻率為400kHz，具有負載調整率和線路調整率均為5%的特性，這有助于保持穩定的輸出。其效率典型值為88%，表現出較高的能量利用率。開/關邏輯為陽性，且具有較廣泛的工作溫度范圍，最低運行溫度為-40°C，最高運行溫度為85°C，適應了各種環境條件下的使用需求。模塊采用通孔安裝方式，封裝尺寸為長50.8mm、寬40.6mm、高11.8mm，易于安裝和集成到電路板中。

　　其他相關型號：


MODELinput
voltage		output
voltage		output
current		output
power		ripple
and  noise1		efficiency
   typ
   (Vdc)		range
(Vdc)		(Vdc)min
(mA)		   max
   (mA)		  max
  (W)		   max
(mVp-p)		typ
(%)
PYB30-Q24-S5249~365300  60003010088
PYB30-Q24-S12249~3612125  25003010088
PYB30-Q24-S15249~3615100  20003010090
PYB30-Q24-D5249~36±5   ±150  ±30003010086
PYB30-Q24-D12249~36±12   ±63  ±12503010089
PYB30-Q24-D15249~36±15   ±50  ±10003010090
PYB30-Q24-T312249~363.3
±12		   175
   ±31		   3500
   ±625		26.510085
PYB30-Q24-T315249~363.3
±15		   175
   ±25		   3500
   ±500		26.510086
PYB30-Q24-T512249~365
±12		   150
   ±31		  3000
  ±625		3010088
PYB30-Q24-T515249~365
±15		   150
   ±25		  3000
  ±500		3010088
PYB30-Q48-S54818~755300  60003010088
PYB30-Q48-S124818~7512125  25003010088
PYB30-Q48-S154818~7515100  20003010089
PYB30-Q48-D54818~75±5   ±150  ±30003010086
PYB30-Q48-D124818~75±12   ±63  ±12503010087
PYB30-Q48-D154818~75±15   ±50  ±10003010087
PYB30-Q48-T3124818~753.3
±12		   175
   ±31		   3500
   ±625		26.510085
PYB30-Q48-T3154818~753.3
±15		   175
   ±25		   3500
   ±500		26.510085
PYB30-Q48-T5124818~755
±12		   150
   ±31		   3000
   ±625		3010088
PYB30-Q48-T5154818~755
±15		   150
   ±25		   3000
   ±500		3010087


CUI是美國BEL旗下公司，主要提供AC-DC和DC-DC電源模塊產品。

深圳立維創展科技有限公司代理銷售CUI品牌產品，歡迎咨詢。
