- 產品詳情
| Model number | Type designation | Rated flow | Rated current | |
| l/min | gpm | mA | ||
| G761-3001B | H04JOGM4VPL | 4 | 1 | ± 40 |
| G761-3002B | H10JOGM4VPL | 10 | 2.5 | ± 40 |
| G761-3003B | H19JOGM4VPL | 19 | 5 | ± 40 |
| G761-3004B | H38JOGM4VPL | 38 | 10 | ± 40 |
| G761-3005B | S63JOGM4VPL | 63 | 16.5 | ± 40 |

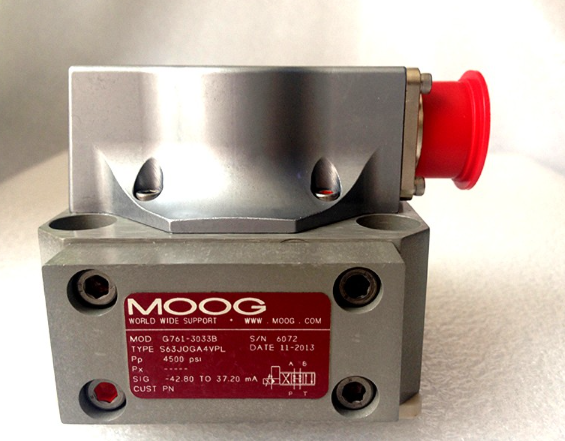

型號：761系列流量控制伺服閥
類型：先導式兩級設計，帶模擬接口
特點：高性能、結構簡單、堅固耐用、壽命長
產品特性
設計類型：兩級機械反饋，帶軸套和閥芯
先導閥：噴嘴擋板式
安裝模式：ISO 10372-04-04-0-92
額定流量范圍：0.5至75 l/min(0.125至19.5 gpm)
最大工作壓力：
鋁制閥體：315 bar(4,500 psi)
鋼制閥體：350 bar(5,000 psi)
響應時間：
標準：<8 ms
高：<6 ms
非常高：<4 ms
技術參數
重量(鋼制閥體)1.7 kg (3.8 lb)
重量(鋁制閥體)1.0 kg (2.2 lb)
存儲溫度范圍-40至+60°C (-40至+140°F)
工作溫度范圍-29至+135°C (-20至+275°F)
振動抗性30 g, 3軸, 10 Hz至2 kHz
沖擊抗性30 g, 3軸
液壓數據
| 參數 | 數值 |
| 最大流量(Qmax) | 104 l/min (27.5 gpm) |
| 典型泄漏 | 1.0 l/min (0.26 gpm)至3.3 l/min (0.87 gpm) |
| 先導流量 | 0.45至0.80 l/min (0.12至0.21 gpm) |
| 推薦油液粘度 | 15至100 mm2/s (cSt) |
| 推薦清潔度等級(ISO 4406) | 17/14/11(功能安全), 15/13/10(延長壽命) |

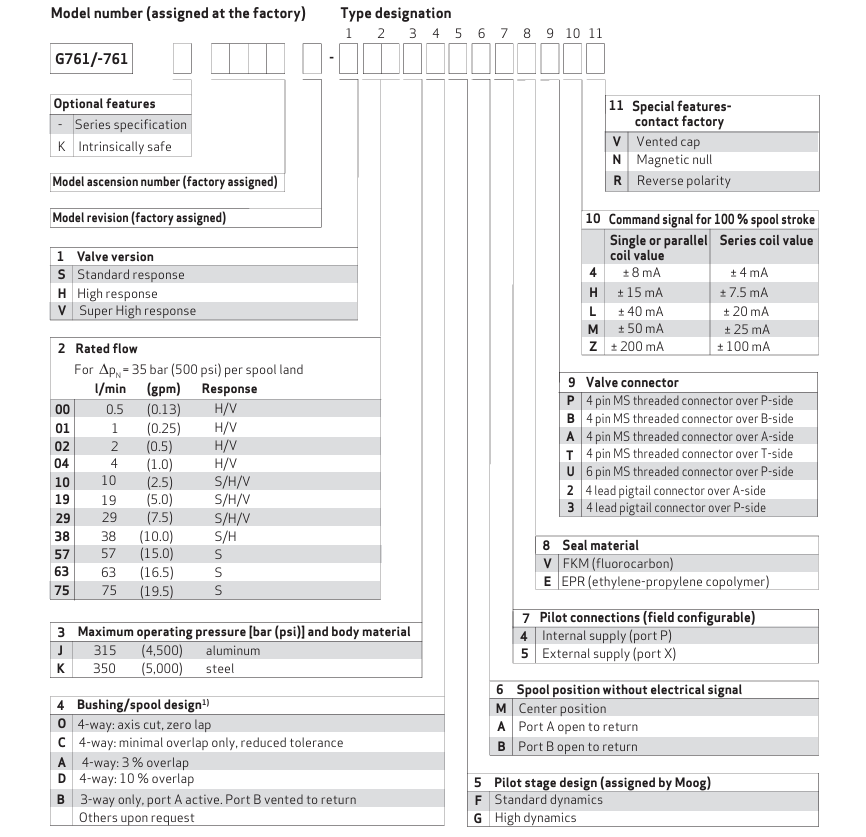

訂購信息
