iNRCORE PL105xx系列1KW平面變壓器

發布時間：2025-09-16 08:55:13     瀏覽：4515

　　iNRCORE最新的1KW平面變壓器專為最惡劣的環境而設計——軍事、航空航天、汽車和工業。它們具有緊湊的 19.5mm外形、高達1000W的輸出和寬溫度范圍(-55°C 至 +130°C)，可在空間受限的高要求系統中提供無與倫比的性能。

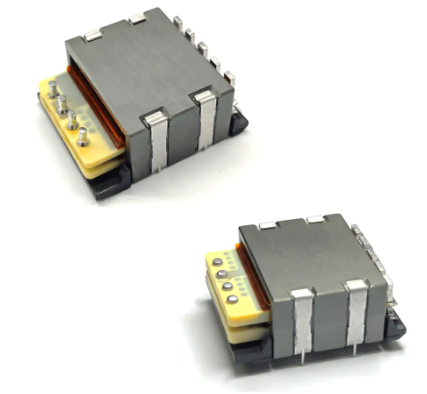

iNRCORE PL105xx系列1KW平面變壓器1iNRCORE PL105xx系列1KW平面變壓器2

　　主要亮點：

　　超薄型(最大高度 19.5 mm)

　　3000 VAC 隔離，緊湊的 49 x 40 mm尺寸

　　高達 1000W 的輸出功率

　　700 kHz 的高頻工作

　　堅固耐用 + 可靠，溫度范圍為 -55°C 至 +130°C

　　航空航天、軍事、汽車和工業就緒

　　符合 Mil-Std 981 Class S 和 AEC-Q200 標準

　　支持多種電源拓?fù)?正向、半橋等)

　　型號

Electrical Specifications @25℃
Part
Number
Turns Ratio
(±5%)		ET3
(V*usec)
MAX
Primary?
Inductance
  (μH MIN)
Leakage?
Inductance
  (μH MAX)
DCR
(mΩ MAX)
PrimarySecondary(1-4)Primary APrimary BSecondary
SCHEMATICA1-SMD Package
PL105106T&6T4T
(11:1T:1T:1T)		440 810 0.60 18 18 1.5
PL105116T88T510 110 0.80 18 24 1.5
PL105128T88T580 1450 1.10 24 24 1.5
PL105138T&10T650 1830 1.40 24 30 1.5
PL1051410T810T730 2260 1.80 30 30 1.5
L1051510T812T800 2740 2.20 30 36 1.5
PL105162T&12T870 3260 2.70 36 36 1.5
SCHEMATICA2-SMD Packoge
PL105176T&6T2T
(1T:1T)		440 810 0.60 18 18 0.50 &0.50
L105186T88T510 110 0.80 18 24 0.50 &0.50
PL105198T88T580 1450 1.10 24 24 0.50 &0.50
PL105208T&10T650 1830 1.40 24 30 0.50 &0.50
PL1052110T810T730 2260 1.80 30 30 0.50&0.50
PL1052210T812T800 2740 2.20 30 36 0.50 &0.50
PL105232T&12T870 3260 2.70 36 36 0.5080.50
SCHEMATICA1-THT Package
PL105246T&6T4T
(1T:1T:T:1T)		440 810 0.60 18 18 1.5
PL10525T88T510 1110 0.80 18 24 1.5
L105268T88T580 1450 1.10 24 24 1.5
PL105278T&10T650 1830 1.40 24 30 1.5
PL1052810T810T730 2260 1.80 30 30 1.5
PL105290T&12T800 2740 2.20 30 36 1.5
PL1053012T&12T870 3260 2.70 36 36 1.5
SCHEMATICA2-THT Packoge
PL105316T&6T2T
(1T:1T)		440 810 0.60 18 18 0.50&0.50
PL105326T88T510 110 0.80 18 24 0.50&0.50
PL105338T88T580 1450 1.10 24 24 0.50&0.50
PL105348T&10T650 1830 1.40 24 30 0.50&0.50
PL1053510T810T730 2260 1.80 30 30 0.50 &0.50
PL1053610T812T800 2740 2.20 30 36 0.50&0.50
PL1053712T&12T870 3260 2.70 36 36 0.5080.50

iNRCORE公司是一家全球領先的電源和磁性元件制造商，產品包括變壓器、線圈、電感器、磁性軟件和其他相關組件，主要應用于軍事、航空航天、通信、醫療、工業控制等領域。更多INRCORE相關產品信息可咨詢立維創展。
