Focus Microwaves D2005負載牽引系統0.5-20GHz

發布時間：2025-07-09 08:49:54 瀏覽：1017

Focus Microwaves D2005負載牽引系統0.5-20GHz

S 參數性能摘要（典型值） \|DLP**
		CW		Pulse
Model	Frequency Range IGHz]	Dynamic Range ldB]	Average Power ldBml	Min.Width Ins]	Dynamic range ldB]	Peak Power ldBml
D2005	0.5-8	70	30	200	70	30
	8月20日	65			65
D4005	0.5-8	70			70
	8月20日	65			65
	20-40	60			60
負載牽引性能摘要（典型值） \|DLP**
		CW		Pulse
Model	Frequency Range IGHz]	Dynamic Range ldB]	Average Power ldBml	Min.Width Ins]	Dynamic range ldBl	Peak Power IdBml
D2005	0.5-20	>60	30	200	>60	30
D4005	0.5-40

　　1. 基本功能

　　用途：用于射頻功率放大器(PA)和器件的性能優化(如效率、線性度)。

　　頻率范圍：0.5–20 GHz(覆蓋5G、雷達等應用)。

　　負載調節方式：支持有源/無源/混合負載牽引，可調諧阻抗。

　　2. 主要特點

　　高精度：動態范圍>60 dB，適合小信號和大功率測試。

　　多模式支持：CW、脈沖RF、脈沖DC等。

　　諧波優化：可選2~6回路，優化基波和諧波阻抗。

　　3. 典型應用

　　PA設計(優化PAE、增益、線性度)。

　　微波器件(如GaN、LDMOS)特性分析。

　　快速產線測試(自動化校準)。

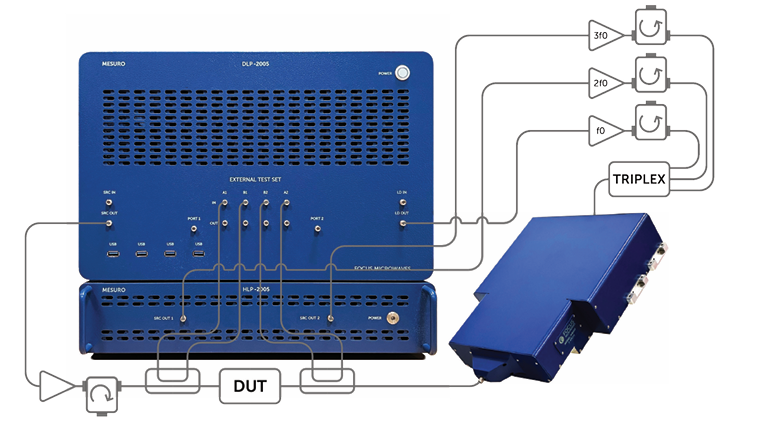

　　4. 硬件配置

　　標準主機(30 dBm功率)，可選高功率擴展(>50 dBm)。

　　支持外接耦合器、功放和諧波信號源。

　　5. 軟件支持

　　基礎軟件(DMCS)支持S參數和負載牽引。

　　高級選件(如D2H諧波牽引、DPU-LP脈沖測試)。

更多 Focus Microwaves 相關產品信息可咨詢立維創展。
