RECOM RTS-1205/P-R DC/DC轉換器
發布時間:2025-05-08 08:54:45 瀏覽:675
RECOM的ECONOLINE系列RTS/RTD是一款2W的SMD(表面貼裝)DC/DC轉換器,提供單輸出(RTS)和雙輸出(RTD)兩種類型。

產品型號規格參數:
| Part | Input Number | Output Voltage | Output Voltage | Efficienc Current |
| SMD | (VDC) | (VDC) | (mA) | (%) |
| RTS-XX3.3 | 5,9,12,15,24 | 3.3 | 606 | 70 |
| RTS-XX05 | 5,9,12,15,24 | 5 | 400 | 70 |
| RTS-XX09 | 5,9,12,15,24 | 9 | 222 | 75 |
| RTS-XX12 | 5,9,12,15,24 | 12 | 167 | 75 |
| RTS-XX15 | 5,9,12,15,24 | 15 | 133 | 75 |
| RTS-XX24 | 5,9,12,15,24 | 24 | 83 | 78 |
| RTD-XX3.3 | 5,9,12,15,24 | ±3.3 | ±303 | 70 |
| RTD-XX05 | 5,9,12,15,24 | ±5 | ±200 | 70 |
| RTD-XX09 | 5,9,12,15,24 | ±9 | ±111 | 75 |
| RTD-XX12 | 5,9,12,15,24 | ±12 | ±83 | 75 |
| RTD-XX15 | 5,9,12,15,24 | ±15 | ±66 | 75 |
| RTD-XX24 | 5,9,12,15,24 | ±24 | ±42 | 78 |
產品特點
輸入電壓范圍:5V、9V、12V、15V、24V,允許±10%的偏差
輸出電壓精度:±5%
額定功率:2W
隔離電壓:1000VDC最小值
效率:最高可達78%
封裝材料:UL 94V-0防火等級
磁性元件:環形磁芯
內部結構:內部SMD構造
工作溫度范圍:-40°C至+71°C
存儲溫度范圍:-55°C至+125°C
短路保護:1秒
紋波和噪聲:20MHz帶寬下最大150mVp-p
線電壓調整率:1.2%/1%的輸入電壓
負載電壓調整率:
3.3V輸出類型:最大20%
5V輸出類型:最大15%
9V、12V、15V輸出類型:最大10%
24V輸出類型:最大10%
隔離電阻:在500VDC隔離電壓下,最小10GΩ
隔離電容:最小40pF/最大115pF
推薦資訊

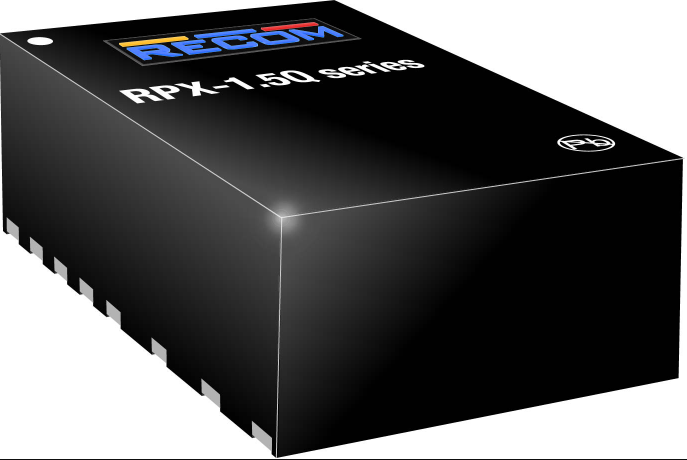

RECOM RPX-1.5Q 是一款符合 AEC-Q100 標準的車規級降壓轉換器模塊,采用緊湊型 3 mm x 5 mm x 1.6 mm QFN 封裝,適用于汽車電子和高可靠性應用。其輸入電壓范圍為 4 VDC 至 36 VDC,輸出電壓范圍為 0.8 VDC 至 30 VDC,最大輸出電流為 1.5 A,工作溫度范圍為 -40°C 至 +125°C,具備短路保護、過流保護、過溫保護和欠壓鎖定等多種保護功能,并支持使能、電源良好、軟啟動和同步功能,廣泛應用于汽車電子系統、工業控制系統和高可靠性嵌入式設備。
