PmT-3210-Frequency(0.3-24GHz)相位鎖定振蕩器

發布時間：2025-02-12 09:17:52     瀏覽：1358

　　PmT-3210-Frequency (GHz) 是由 Princeton Microwave Technology Inc. 生產的一款高性能相位鎖定振蕩器(Phase Locked Oscillator，簡稱 PLO)。該產品專為需要高頻率穩定性、低相位噪聲和寬頻率范圍的應用而設計，廣泛適用于通信、雷達、測試與測量等領域。

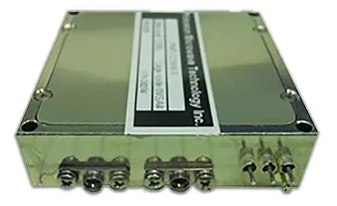

PmT-3210-Frequency(GHz)相位鎖定振蕩器

　　主要特點

　　小型化設計：尺寸僅為 2.25 x 2.25 x 0.62 英寸，采用鎳鍍層封裝。

　　優異的相位噪聲性能：在 10 kHz 偏移時相位噪聲低至 -120 dBc/Hz，在 100 kHz 偏移時低至 -140 dBc/Hz。

　　寬頻率范圍：0.3 GHz 到 24 GHz。

　　高輸出功率：+14 dBm。

　　低雜散和低諧波：雜散信號低于 -80 dBc，諧波低于 -25 dBc。

　　晶體頻率穩定性：頻率穩定性與外部參考源相同。

　　表面貼裝技術(SMT)制造。

　　封裝的有源器件

　　電氣規格

　　頻率范圍：0.3 GHz 至 24 GHz

　　輸出功率：+14 dBm

　　負載駐波比(VSWR)：2.0:1

　　雜散信號：-80 dBc

　　諧波：-25 dBc

　　報警：高阻抗

　　相位噪聲：

　　10 kHz 偏移：-120 dBc/Hz

　　100 kHz 偏移：-140 dBc/Hz

　　1 MHz 偏移：20 Log N + 3(N = 輸出頻率/參考頻率)

　　參考輸入頻率：100 MHz

　　參考輸入功率：0±3 dBm

　　頻率穩定性：與外部參考源相同

　　工作電壓：12/15 V

　　工作電流：250 mA

　　機械規格

　　尺寸：2.25 x 2.25 x 0.62 英寸

　　連接器類型：SMA-F

　　工作溫度范圍：-25°C 至 +70°C

　　存儲溫度范圍：-55°C 至 +125°C

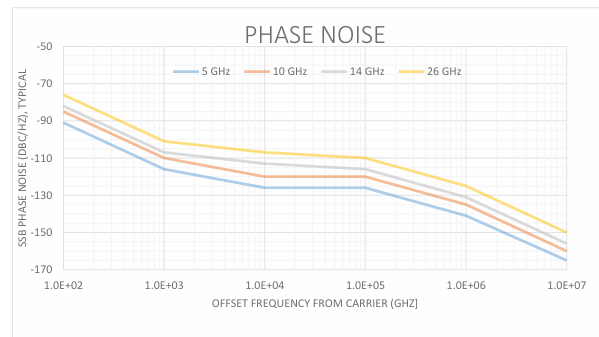

　　典型相位噪聲曲線


　　應用場景

　　PmT-3210-Frequency (GHz) 相位鎖定振蕩器適用于以下領域：

　　通信系統：用于基站、衛星通信等，提供高穩定性和低噪聲的頻率源。

　　雷達系統：為雷達發射機和接收機提供精確的頻率參考。

　　測試與測量設備：用于頻譜分析儀、信號源等，確保測試結果的準確性。

　　工業自動化：為工業控制系統提供高精度的頻率信號。

PmT公司自1993年起為軍事和電信市場提供高質量的微波器件，如振蕩器和放大器。該公司產品系列包括各種振蕩器、低噪聲放大器、功率放大器、功率分配器、耦合器、濾波器、混頻器等。立維創展代理分銷PmT公司產品，歡迎了解。
