Torex XC9235/XC9236/XC9237同步降壓DC/DC轉換器

發布時間：2024-12-13 09:08:55     瀏覽：825

Torex XC9235/XC9236/XC9237同步降壓DC/DC轉換器

　　XC9235/XC9236/XC9237系列是Torex公司生產的帶有內置600mA驅動晶體管的同步降壓型DC/DC轉換器。以下是該系列產品的詳細介紹：

　　一般描述

　　內置晶體管：系列包括內置0.42Ω P溝道MOS驅動晶體管和0.52Ω N溝道MOS開關晶體管，設計用于允許使用陶瓷電容器。

　　工作電壓范圍：A~C類型為2.0V至6.0V，D~G類型為1.8V至6.0V。

　　輸出電壓：D/F類型可以通過兩個外部電阻從0.9V開始設置。A/B/C/E/G類型有固定的輸出電壓，從0.8V到4.0V，以0.05V(精度±2.0%)的增量。

　　高效率：設備提供高達600mA的輸出電流，并且只需一個線圈和兩個外部連接的電容器即可配置。

　　振蕩器：內置振蕩器可以選擇1.2MHz或3.0MHz，以適應特定應用。

　　操作模式：XC9235系列為PWM控制，XC9236系列為自動PWM/PFM切換控制，XC9237系列可以手動在PWM控制模式和自動PWM/PFM切換控制模式之間切換。

　　軟啟動和電流控制：內部優化了軟啟動和電流控制功能。在待機模式下，所有電路關閉以將電流消耗降至1.0μA或更低。

　　UVLO功能：當輸入電壓降至1.4V或更低時，內置的UVLO功能將強制關閉內部P溝道MOS驅動晶體管。

　　CL放電功能：B到G類型集成了CL放電功能，允許通過位于Lx和Vss引腳之間的內部放電開關放電輸出電容器CL上的電荷。

　　應用領域

　　智能手機/移動電話

　　藍牙設備

　　移動設備/終端

　　便攜式游戲控制臺

　　數碼相機/攝像機

　　筆記本電腦/平板電腦

　　產品特點

　　內置驅動晶體管：0.42Ω P溝道驅動晶體管和0.52Ω N溝道開關晶體管。

　　輸入電壓：2.0V至6.0V(A/B/C類型)，1.8V至6.0V(D/E/F/G類型)。

　　輸出電壓：0.8V至4.0V(內部設置)，0.9V至6.0V(外部設置)。

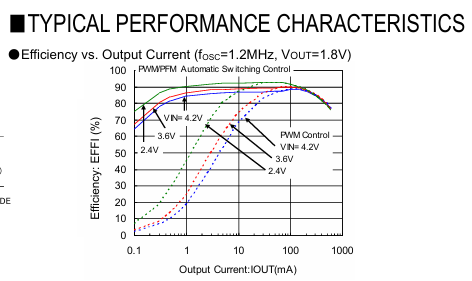

　　高效率：典型值為92%。

　　輸出電流：600mA。

　　振蕩頻率：1.2MHz，3.0MHz(±15%)。

　　最大占空比：100%。

　　控制方法：PWM(XC9235)，自動PWM/PFM(XC9236)，手動PWM/PFM(XC9237)。

　　功能：內置電流限制電路(恒定電流和鎖定)，CL放電(B/C/D/E/F/G類型)，高速軟啟動(B/F/G類型)。

　　電容器：兼容低ESR陶瓷電容器。

　　工作環境溫度：40℃至85℃。

　　封裝：SOT-25(僅限A/B/C類型)，USP-6C，USP-6EL和WLP-5-03。

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

推薦資訊

  • TI德州儀器LMZM23601：工業傳感器電源選擇
    TI德州儀器LMZM23601：工業傳感器電源選擇 2025-06-18 08:50:35

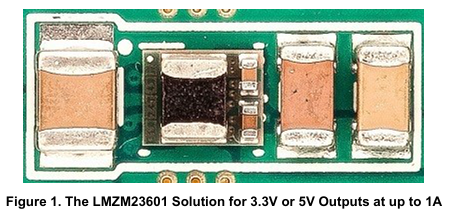

    TI推出的LMZM23601是一款緊湊型高效DC-DC降壓模塊（3.8×3×1.6mm），專為解決工業傳感器處理器的電源需求而設計。相比傳統線性穩壓器，其功耗降低87%（僅0.116W），支持4-36V寬輸入和1.2-15V可調輸出（含3.3V/5V固定選項），1A電流輸出能力結合PWM/PFM自動切換模式，在狹小空間內實現優異的熱管理，完美適配現代工業設備對微型化、低功耗的嚴苛要求。
