Torex XC9223,XC9224同步降壓型DC-DC轉換器

發布時間：2024-12-11 09:11:40     瀏覽：902

Torex XC9223,XC9224同步降壓型DC-DC轉換器

　　XC9223/XC9224系列是Torex公司生產的帶有內置1A驅動晶體管的同步降壓型DC/DC轉換器。以下是該系列產品的詳細介紹：

　　一般描述

　　內置晶體管：XC9223/XC9224系列具有內置的0.21Ω(典型值)P溝道驅動晶體管和0.23Ω(典型值)N溝道開關晶體管，能夠提供高達1.0A的高效穩定電流。

　　高開關頻率：支持1.0MHz或2.0MHz的高開關頻率，允許選擇更小的電感器，適合高度受限的應用，如硬盤驅動器(HDD)或空間節省型應用。

　　電流限制：可以通過LIM引腳選擇電流限制值，高電平時至少為1.2A，低電平時至少為0.6A，適用于不同電流限制的電源，如USB或交流適配器。

　　模式選擇：通過MODE/SYNC引腳提供固定PWM控制或自動切換電流限制PFM/PWM控制的模式選擇。

　　同步功能：可以與內部時鐘信號同步，同步范圍為±25%，以防止不必要的開關噪聲。

　　保護功能：內置三種保護功能：集成鎖存保護、熱關斷和短路保護。

　　UVLO功能：當輸入電壓降至1.8V或更低時，內置的UVLO(欠壓鎖定)功能將強制關閉內部P溝道驅動晶體管。

　　應用領域

　　磁盤驅動器

　　筆記本電腦/平板電腦

　　CD-R/RW、DVD

　　移動設備/終端

　　數碼相機/攝像機

　　多功能電源

　　產品特點

　　輸入電壓范圍：2.5V至6.0V

　　輸出電壓范圍：0.9V至VIN(由FB引腳設置)

　　振蕩頻率：1MHz、2MHz(±15%精度)

　　輸出電流：1.0A

　　最大電流限制：0.6A(最小)至0.9A(最大)，當LIM引腳為'L'時;1.2A(最小)至2.0A(最大)，當LIM引腳為'H'時

　　控制方式：通過MODE引腳選擇PWM/PFM或PWM

　　保護電路：熱關斷、集成鎖存方法、短路保護

　　軟啟動時間：內部設置為1ms(典型值)

　　電壓檢測器：內部設置為1ms(典型值)，檢測電壓為0.712V，N溝道開漏

　　內置P溝道MOSFET：0.21Ω

　　內置N溝道MOSFET：0.23Ω(無需肖特基勢壘二極管)

　　高效率：在VIN=5.0V，VOUT=3.3V時，效率高達95%

　　同步外部時鐘信號：支持

　　兼容陶瓷電容器

　　封裝：MSOP-10，USP-10B

　　環保：符合歐盟RoHS標準，無鉛

Torex特瑞仕XCL系列PoL非隔離電源模塊可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

推薦資訊

  • Murata村田DCDC電源模塊國產替代：Leadway電源模塊的崛起

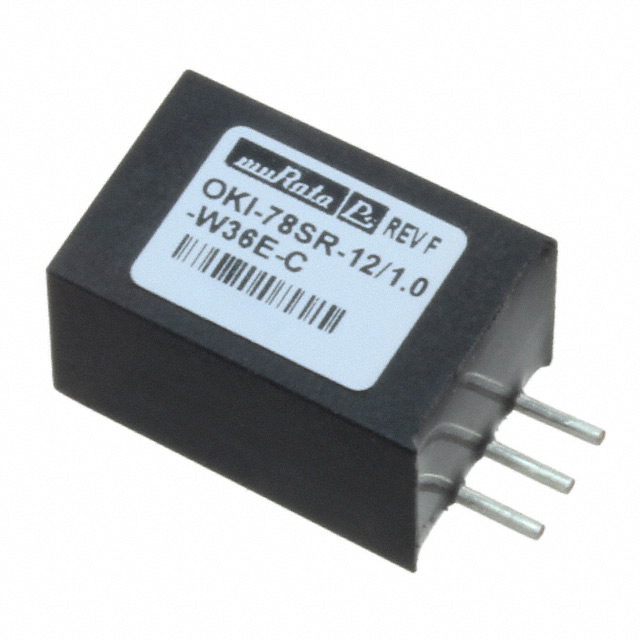

    Murata村田DCDC電源模塊國產替代：Leadway電源模塊的崛起 2024-12-17 09:08:25
