EZ-PT86-AL-SP相位穩定0.086半剛性同軸電纜EZ Form

發布時間：2024-05-10 09:22:03     瀏覽：1514

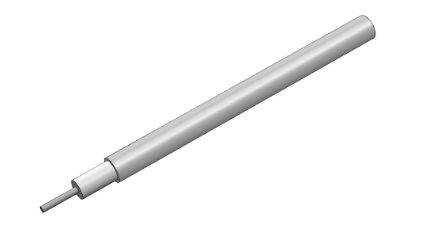

　　EZ-PT86-AL-SP相位穩定0.086半剛性同軸電纜EZ Form是一款專為高相位穩定性且?guī)缀醪恍枰獪囟认嘧兊膽枚O計的電纜。以下是該電纜的詳細介紹：

　　1. 型號與規格：

　　- 電纜型號：EZ-PT86-AL-SP

　　- 規格：0.086英寸的半剛性同軸電纜

　　2. 導體與介質：

　　- 中心導體直徑：0.0226英寸，采用SPC材料

　　- 外導體：半剛性鍍銀鋁材料，提供優良的屏蔽效果(>165分貝)

　　- 電介質：采用含氟聚合物，沒有典型的"特氟龍膝關節效應"，并且提供出色的電氣性能

　　3. 電氣性能：

　　- 標稱阻抗：50.0 Ω，阻抗裕量：±2.5 Ω

　　- 傳播速度：78.00%，保證信號快速傳輸

　　- 最大工作頻率：66GHz，覆蓋廣泛應用場景

　　- 在不同頻率下(如0.5GHz、1.0GHz等)，電纜的衰減、功率容量等性能均有詳細列出

　　4. 機械特性：

　　- 內折彎半徑(最小)：0.250英寸，便于某些場景下的安裝和使用

　　- 重量：每100英尺1.40磅，提供了較好的輕便性和便攜性

　　5. 工作環境：

　　- 工作溫度范圍：-55攝氏度至+125攝氏度，適應多種環境條件

　　- 符合RoHS規范，確保環保和安全性

　　6. 相位穩定性：

　　- 該電纜特別強調了其相位穩定性，以滿足對相位控制要求較高的應用場景。


衰減
頻率DB / 100 FT 典型值
0.5 GHz14 db
1.0 GHz20 db
5.0 GHz45 db
10.0 GHz65 db
18.0 GHz93 db
功率
頻率瓦 CW @ 20 °C（最大值）
0.5 GHz300 W
1.0 GHz235 W
5.0 GHz105 W
10.0 GHz73 W
18.0 GHz54 W

相關推薦：

EZ Form延遲線

EZ Form同軸電纜

EZ Form半剛性電纜MIL-DTL-17 QPL

EZ Form Cable TPC電線電纜

更多EZ Form 電纜相關產品信息可咨詢立維創展。
