QTCT2203S1T-10.00微型SMD溫控晶體振蕩器Q-Tech

發布時間：2024-05-10 09:04:28     瀏覽：741

　　QTCT2203S1T-10.00微型SMD溫控晶體振蕩器是一款由Q-Tech生產的2.0 x 2.5mm微型SMD溫控晶體振蕩器。該振蕩器提供的技術規格包括工作電壓范圍為2.8至3.3Vdc，頻率范圍從10.000000MHz到52.000000MHz。它采用了IC 3.3Vdc TCXO組件，并內置在低輪廓陶瓷封裝中，帶有鍍金觸點墊。

QTCT2203S1T-10.00微型SMD溫控晶體振蕩器Q-Tech

　　主要特性包括：頻率范圍廣泛，占地面積小，裁剪正弦邏輯，支持2.8、3.0、3.3Vdc電源，工作溫度范圍為-40oC至+85oC，可選的自由調諧功能，密封陶瓷封裝，通過軍用篩選測試符合MIL-PRF-55310 3類設備標準，提供膠帶和卷軸包裝，無鉛，符合RoHS標準，另外還可選擇VCTCXO選項。

　　該微型SMD溫控晶體振蕩器適用于多種應用領域，包括儀器、導航、航空電子設備、以太網/SynchE、基站、全球定位系統(GPS)、便攜式收音機以及FEMTO電池等。它旨在滿足當今低壓應用的需求，是一款功能強大且廣泛適用的振蕩器產品。

規格參數：

ParametersQTCT220
Output frequency range (Fo)10.000000MHz—52.000000MHz
LogicClipped Sine
Supply voltage (Vdd)2.8,3.0.3.3Vdc±5%
Supply current (Idd)1.5 mAmax.-     10MHz~≤26MHz
2.5 mAmax.-     26MHz~≤52MHz
VCO Option(Tuning Range)See Part Number on Page 1
Operating temperature (Topr)See Part Number on Page 1
Storage temperature (Tsto)-40℃ to+85℃
Start-up time (Tstup)2ms max
Output LevelVop-p=0.8V
Output Load10k|10pF
Control Voltage to reach Pull Range
(Note  1)		0.5V min.
2.5V max
Pulling Range (Note  1)±5 ppm min.
Control Voltage Impedance (Note 1)500k2 min
Phase Noise typ.at 19.2MHz
100Hz
1kHz
10kHz		-115 dBc/Hz
-135 dBc/Hz
-148 dBc/Hz
Frequency Tolerance (Ftol)at 25℃ (Note 2)±2.0ppm max
Power Supply Stability±5%(Fpwr)±0.2ppm max
Load Stability±10%(Fload)±0.2ppm max
Aging±1.0ppm max.Ist year

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。

推薦資訊

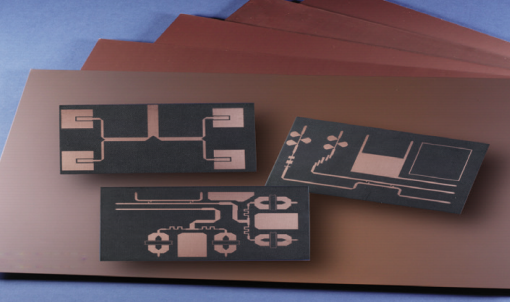

  • RT/duroid? 5870層壓板Rogers
