Hypertronics四屏蔽同軸/雙屏蔽同軸微型連接器

發布時間：2021-05-12 17:15:50     瀏覽：1881

Hypertronics微型四屏蔽同軸連接器始終保持整個連接器對的信號屏蔽阻抗（在四芯屏蔽使用中大于每秒1Gbit），并提供螺紋版本，包含直通和直角電纜安裝使用，和PCB安裝使用配置.

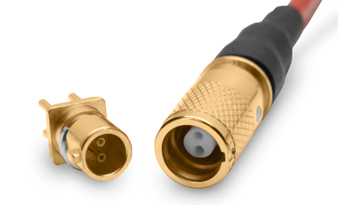

Hypertronics微型雙屏蔽同軸系列配備小型阻抗匹配連接器，可提供可控阻抗和緊密間隔的PCB焊盤間隔。這些連接器選用帶NDL、SMA和微型D尺寸外殼的真正差分雙屏蔽同軸封裝；Hypertronics NDL微型雙屏蔽同軸系列有螺紋和快速斷開型，直徑比SMA同軸連接器小25%。快速斷開型的最大直徑為0.250英寸，螺紋型的六角連接螺母為0.250英寸。

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657   QQ: 2295048674


機械和環境規范

罩殼型式

-65°C至+ 125°C

耐久性

插拔次數最低500次

耦合螺母
扭矩（螺母）
建議值

最低值2.3英寸磅

嚙合/
斷開力
（快速斷開）

最大值3磅/3到5磅

耐蝕性

MIL-STD-202方法101
測試條件B

抗沖擊性

MIL-STD-202方法213br />測試條件B

抗震性

MIL-STD-202方法204
測試條件B

耐熱沖擊性

MIL-STD-202方法107
測試條件B



材質與終飾

罩殼與內部觸頭

符合ASTM-B16的黃銅，UNS C36000合金
或符合ASTM-B196的鈹銅，UNS C17200、C17300合金
符合ASTM-A582的30 CRES
符合MIL-DTL-45204 II類1級的鍍金

絕緣子

符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）

連接器插頭/
插座罩殼

符合ASTM-B211/221的6061-T6鋁材
符合SAE AMS-C-26074的化學鍍鎳
或符合SAE AMS QQ-P-416的鍍鎘

墊片/密封件

硅酮橡膠，符合A-A-59588



電氣

觸頭額定電流

最大3.0安培

DWV

最大250 VDC

絕緣電阻

在直流200 V下最低為5000兆歐姆

帶寬

高達3千兆赫。

數據速率

每秒超過1 Gbit

差分對線纜阻抗

150 歐姆 + 15 歐姆
100 歐姆 + 10 歐姆

信號到屏蔽線纜的阻抗

75 歐姆 + 10 歐姆
50 歐姆 + 7 歐姆
